Radopress ötrétegű csőrendszer

RAdopress ötrétegű csőrendszer

A Pipelife Radopress préskötéses, alumínium betétes ötrétegű csőrendszer hideg- és melegvíz rendszerekhez, valamint radiátoros fűtéshez. Egy rendszeren belül kínál megoldást a vízellátási és fűtési feladatokra, ezért új építésnél és felújításnál is jól alkalmazható.

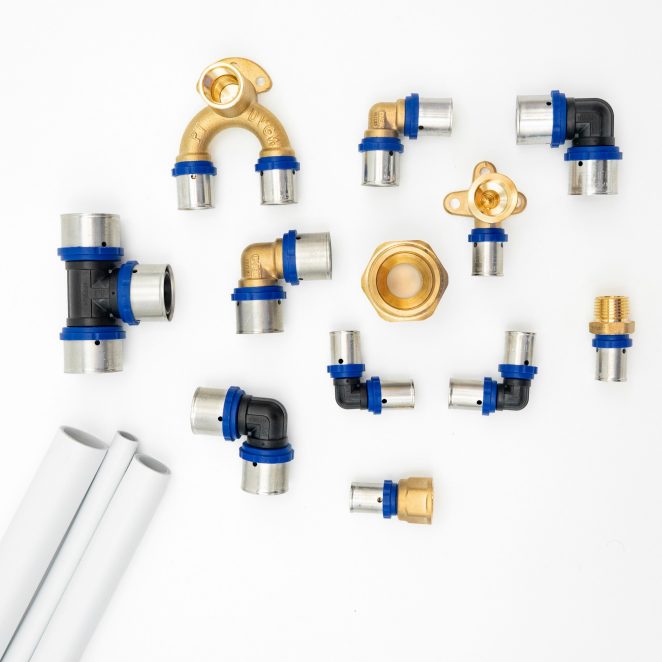

A Radopress rendszer PEX/AL/PEX vagy PE-RT/AL/PE-RT többrétegű csövekből, cinkkiválásmentes sárgaréz idomokból, PPSU műanyag idomokból és szerelési kiegészítőkből épül fel. A cső hajlékony, mégis alaktartó, korrózióálló, vízkőlerakódással szemben kedvező kialakítású, és 100%-ban oxigéndiffúzió-mentes.

A préskötéses technológia gyors és biztonságos szerelést tesz lehetővé, az ellenőrzőrések pedig segítik a csatlakozások vizuális ellenőrzését. A Radopress így olyan komplett csőrendszer, amely egyszerűbbé teszi a tervezést, a kivitelezést és a hosszú távon megbízható üzemeltetést.

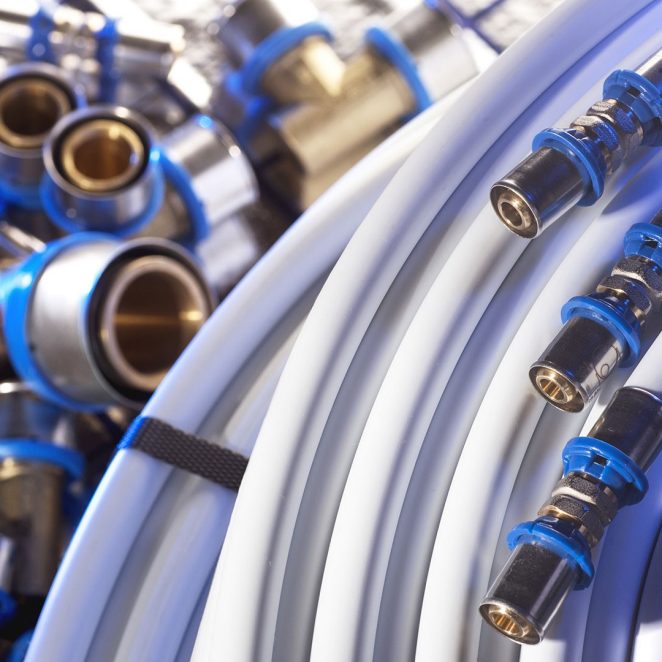

Radopress

A Pipelife RADOPRESS minden víz nyomócső rendszerben alkalmazható univerzális csőrendszer használati hideg – melegvízre és radiátoros fűtésre.

A rendszer cinkkiválás mentes sárgarézből vagy csúcsminőségű műszaki műanyagból - PPSU (poliphenyl sulphon) - készült idomokból, többrétegű - PEX/AL/PEX - vagy - PE-RT/AL/PE-RT - csövekből, illetve a szerelést megkönnyítő kiegészítőkből áll.

A RADOPRESS rendszer előnye, hogy egyetlen csőrendszerrel több épületgépészeti feladat is lefedhető: hidegvíz, melegvíz és radiátoros fűtés. A csőrendszer gyorsan szerelhető, hajlékony, alaktartó, korrózióálló, vízkőlerakódással szemben kedvező kialakítású, valamint 100%-ban oxigéndiffúzió-mentes.

A rendszer régi rendszerek felújításánál és új rendszerek kiépítésénél egyaránt alkalmazható. A csatlakozások ellenőrzését az idomokon kialakított ellenőrzőrések segítik.

Előnyök

A Pipelife RADOPRESS rendszer előnyei:

egy rendszer hideg-meleg vízre és fűtésre
gyorsan és egyszerűen szerelhető
szivárgásmentes csatlakozás
hajlékony és alaktartó csőrendszer
egyszerű csatlakozás-ellenőrzés az ellenőrzőréseken keresztül
korrózióálló és lerakódás (vízkő) mentes
100 %-ban oxigéndiffúzió mentes
kiváló kémiai ellenállóság
csekély mértékű hosszanti hőtágulás (hőmozgás)
professzionális szerelőszerszámok
széles idomválaszték
régi rendszerek felújításánál és új rendszerek kiépítésénél egyaránt alkalmazható
sok éves nemzetközi tapasztalat.

Kapcsolatfelvétel

A RADOPRESS ötrétegű cső felépítése

A RADOPRESS fémbetétes, M típusú, ötrétegű cső.
Szerkezete:

belső PE-X vagy PE-RT réteg,
ragasztóréteg,
hosszanti élhegesztéssel előállított alumíniumcső,
ragasztóréteg,
PE-X vagy PE-RT külső réteg.

A többrétegű felépítés egyesíti a műanyag és az alumínium előnyeit. A műanyag rétegek korrózióállóságot, rugalmasságot, jó feszültségkorróziós ellenállást és kémiai ellenállóságot biztosítanak. Az alumíniumréteg magas hő- és nyomásállóságot, formatartósságot, oxigéndiffúzió-mentességet és csekély hosszanti hőtágulást ad a rendszernek.

Hot & cold water supply system RadoPress multi-layer pipe

Alkalmazási területek és üzemi feltételek

Alkalmazási osztály	Tipikus alkalmazási terület
1. osztály	Használati melegvíz ellátás 60 °C-on
2. osztály	Használati melegvíz ellátás 70 °C-on
4. osztály	Padlófűtés és alacsony hőmérsékletű radiátoros fűtés
5. osztály	Magas hőmérsékletű radiátoros fűtés

RADOPRESS csőméretek és műszaki adatok

Csőméret	Külső átmérő	Falvastagság	Alumíniumréteg	Belső átmérő	Cső súlya	Térfogat
16×2,0 mm	16 mm	2,0 mm	0,2 mm	12 mm	103 g/m	0,110 l/m
18×2,0 mm	18 mm	2,0 mm	0,25 mm	14 mm	119 g/m	0,151 l/m
20×2,0 mm	20 mm	2,0 mm	0,25 mm	16 mm	134 g/m	0,197 l/m
26×3,0 mm	26 mm	3,0 mm	0,4 mm	20 mm	270 g/m	0,309 l/m
32×3,0 mm	32 mm	3,0 mm	0,5 mm	26 mm	380 g/m	0,525 l/m
40×3,5 mm	40 mm	3,5 mm	0,6 mm	33 mm	580 g/m	0,855 l/m
50×4,0 mm	50 mm	4,0 mm	0,6 mm	42 mm	880 g/m	1,385 l/m
63×4,5 mm	63 mm	4,5 mm	0,8 mm	54 mm	1320 g/m	2,29 l/m

Kapcsolatfelvétel

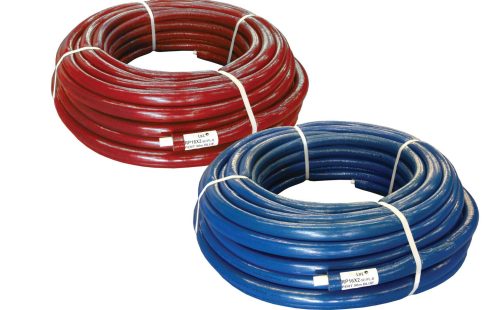

Előszigetelt RADOPRESS csövek

A D16, D18, D20, D26 és D32 átmérőjű RADOPRESS csövek 6 mm hőszigeteléssel, piros és kék színben, előszigetelt változatban is kaphatók. A tekercshossz 25 vagy 50 méter.

A szigetelőréteg normál hidegvízcsöveknél alkalmas a páralecsapódás csökkentésére, de hűtöttvíz vezetékre nem. Falba épített csöveknél a szigetelés a hőmérsékletkülönbségből adódó hosszváltozás felvételében is szerepet kap; ilyen esetben védőcsőként és szigetelésként is működik.

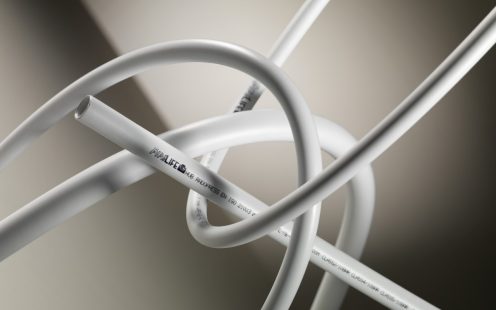

Hajlítható, alaktartó csőrendszer

A RADOPRESS csövek kisebb átmérők esetén kézzel vagy hajlítórugóval is hajlíthatók. Kézi hajlításnál a hajlítási sugár 5×D, hajlítórugóval 3,5×D, ahol D a cső külső átmérője.

Ez a gyakorlatban kevesebb idomot, gyorsabb szerelést és egyszerűbb nyomvonalvezetést eredményezhet. A présidom után azonban a csőnek egyenes szakasszal kell folytatódnia: a présidom után a cső legalább 1×D távolságig nem hajlítható.

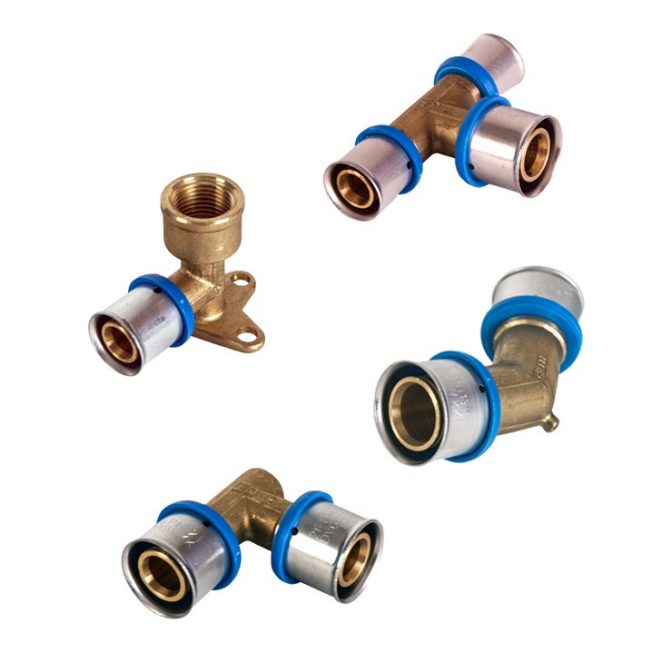

RADOPRESS idomok

A RADOPRESS rendszerhez sárgarézből és PPSU műanyagból készült idomok érhetők el. A réz idomok cinkkiválásmentes ötvözetből készülnek. A PPSU idomok rendkívül jó hő- és nyomásállóságú műanyagból készülnek, és olyan kötéseknél ajánlhatók alternatívaként, ahol nincs szükség menetes csatlakozásra.

A csővégek préseléssel, TH présprofillal rögzülnek az idomtesten. Az axiális préserő 32 kN, a tömítettséget O-gyűrűk biztosítják. A csővég megfelelő illeszkedése préselés előtt a présgyűrű ellenőrzőrésein keresztül ellenőrizhető.

A menetes és menet nélküli réz idomok a teljes D16–D63 mérettartományban, a menet nélküli PPSU idomok D16–D32 mérettartományban érhetők el. A RADOPRESS idomok nem csatlakoztathatók kúpos menettel.

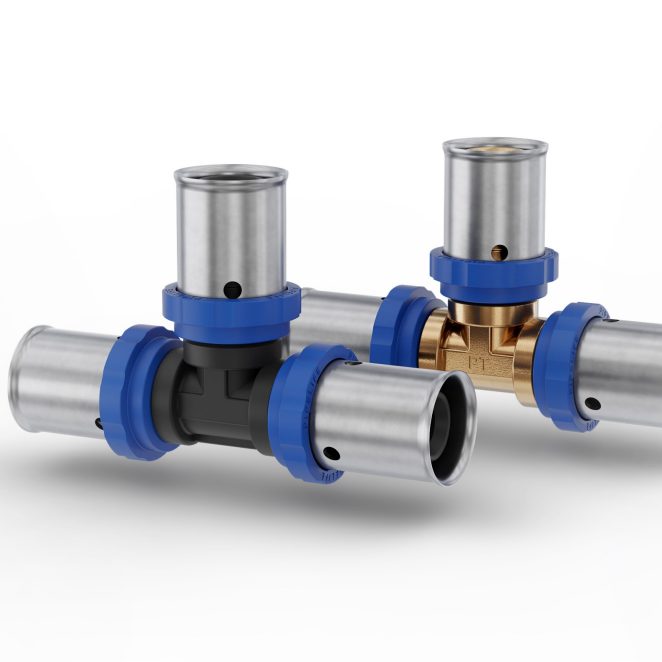

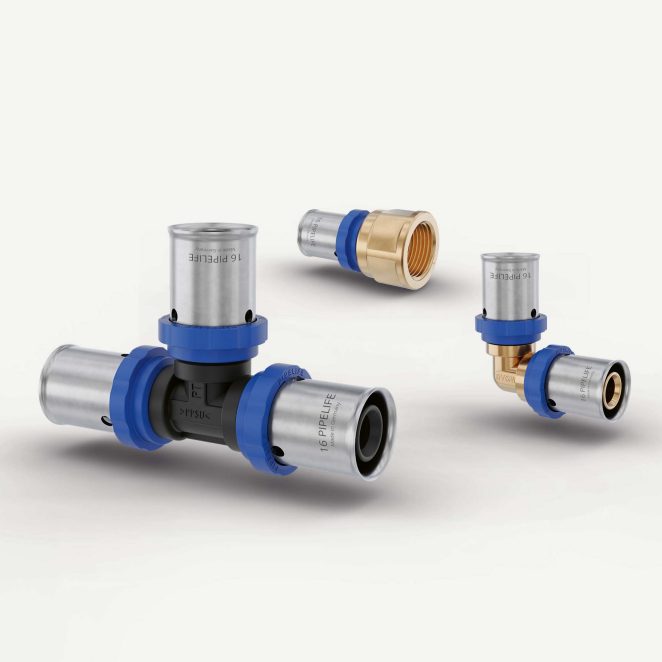

Radopress Lead-free PPSU fittings product display image

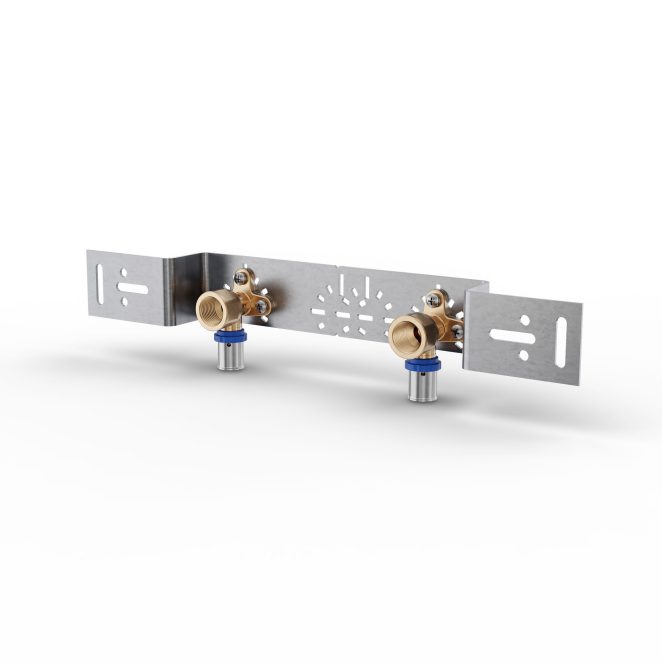

Plumbing_RadoPress-lead-free_Brass Adapter 16-FT0_5 90 Double Bracket_a

Ivó- és melegvíz nyomórendszerekhez

A RADOPRESS rendszer hideg- és melegvíz nyomórendszerekhez több elrendezésben is alkalmazható:

hagyományos T-elágazásos elrendezésben,
sorba kötött fogyasztókkal, átfolyós elrendezésben dupla falikorongokkal,
átfolyós elrendezésben osztóval, körvezetékként,
egyenkénti megtáplálással osztóról.

A melegvíz-vezeték mellett cirkulációs vezeték is kialakítható, amelyben szivattyú keringteti a vizet a melegvíztároló és a legtávolabbi vízvételi hely között. Ezzel a melegvíz gyorsabban rendelkezésre áll a fogyasztóknál, és csökkenthető a kifolyatással járó ivóvízpazarlás.

RADOPRESS radiátoros fűtéshez

A RADOPRESS termékválasztéka a radiátoros fűtési rendszerek több bekötési módjához kínál megoldást. A rendszer alkalmazható egycsöves, kétcsöves T-elágazásos és osztó-gyűjtős rendszerekben is.

Osztó-gyűjtős rendszernél a radiátorok egyenként csatlakoznak az osztó-gyűjtőhöz. A katalógus szerint a fűtőtestek bekötéséhez általában D16 méretű csövek megfelelőek, de rendkívül nagy hőteljesítményű és magas hőmérsékleti gradienssel rendelkező fűtőtesteknél nagyobb átmérőre is szükség lehet.

A fűtési csövek ¾”-os eurokónusz csatlakozóval kapcsolódnak az osztó-gyűjtőhöz.

Szerelési tudnivalók

Préskötés elkészítése

A RADOPRESS préskötés elkészítésénél a csövet ütközésig kell betolni az idomba. A présgyűrű végén található ellenőrzőréseken keresztül ellenőrizhető, hogy a cső a kívánt mélységig be lett-e tolva.

A tökéletes préselés feltétele a tiszta, sérülésmentes préspofa. A préselési ciklus akkor fejeződik be, amikor a préspofa teljesen összezáródik, és éles kattanás vagy csattanás hallható. A préselés után a préselt hornyoknak folytonosnak kell lenniük az idom teljes külső kerületén.

A RADOPRESS csövek -5 °C-ig szerelhetők. -5 °C alatt RADOPRESS csővel szerelés nem végezhető.

Szerelés aljzatban

A RADOPRESS csőkötések betonrétegbe, azaz aljzatba is kerülhetnek. Az elkészült kötéseket hőszigetelés és betonozás előtt nyomáspróbával kell ellenőrizni. Sikeres nyomáspróba után az idomokat hőszigetelő anyaggal kell körbetekerni úgy, hogy átfedés legyen a cső hőszigetelésével.

Az idomra kerülő szigetelőanyag nemcsak a hőveszteséget csökkenti, hanem mechanikai védelmet is biztosít betonozás közben. Aljzatban nemcsak az idomokat, hanem a csöveket is hőszigetelni kell.

Nyomáspróba vízvezeték esetén

Az összeszerelés után, de még betonozás, elfalazás és a közművezetékhez vagy saját vízforráshoz történő csatlakoztatás előtt a beltéri vízvezetéket ellenőrizni és nyomáspróbának kell alávetni. A nyomáspróbáról jegyzőkönyvet kell készíteni.

A beltéri vízvezetékeket szobahőmérsékleten, 23 ± 2 °C-on vagy az alatt, az üzemi nyomás 1,5-szeresével, de legfeljebb 15 bar nyomással kell vizsgálni. A nyomáspróbát két lépcsőben kell elvégezni. Az első lépcsőben két 10 perces próbanyomás-terhelés és egy 30 perces vizsgálat történik; a nyomásesés összesen nem lehet több mint 0,6 bar, és nem lehet gyorsabb, mint 0,1 bar / 5 perc. A második lépcsőben két óra elteltével a nyomásesés nem lehet több mint 0,2 bar.

Nyomáspróba radiátoros fűtésnél

A radiátoros fűtési rendszer nyomáspróbáját a csőrendszer elkészülte után, de még betonozás vagy elfalazás előtt kell elvégezni. A próbanyomás az üzemi nyomás 1,3-szorosa, de legalább az üzemi nyomás + 1 bar. A nyomáspróba időtartama 24 óra, a legnagyobb megengedett nyomásesés 0,2 bar.

Kérjen műszaki támogatást RADOPRESS rendszeréhez

A megfelelő RADOPRESS csőméret, idomválasztás és szerelési kialakítás döntő a hosszú távon biztonságos működéshez. A Pipelife szakemberei támogatást nyújtanak a rendszer kiválasztásában, méretezésében és az anyaglista összeállításában.

Vegye fel velünk a kapcsolatot, és kérjen szakmai segítséget RADOPRESS rendszeréhez.
