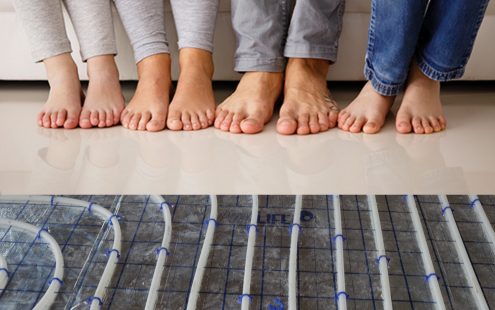

Padlófűtés

A padlóba épített fűtőcsőhálózat egyenletesen melegíti a teret, nem foglal falfelületet, és alacsonyabb vízhőmérsékleten is azonos komfortot biztosít, mint a hagyományos radiátoros megoldás.

Hogyan működik?

A padlófűtés a legrégebben használt felületfűtési mód. A padló szerkezetébe épített vagy ágyazott csőkígyóról van szó, ami megfelelő osztásközzel (csőtávolsággal) fektetve elegendő hőt juttat a padlóba, amelynek felülete sugátozza majd a hőt a helyiség felé.

A modern padlófűtéseknél a padló már nem meleg, inkább csak épp hogy langyos, a méretezés és a a megfelelő osztásköz révén, még igazán alacsony fűtővíz hőmérsékletnél is hatékonyan képes fűteni a helyiséget.

A mai hőszigetelés vastagságok mellett önálló fűtésként is megállja a helyét, így nem szükségszerű más fűtési móddal kombinálni. (Kényelmi okokból mégis társul még hozzá a fal vagy a mennyezet is, mert az igen gyakori hőszivattyúnál így kihasználható a hűtés lehetősége is.

Tovább olvasok

Fontos tudni a méretezésnél

A bútorok által takart felületet le kell vonni a rendelkezésre álló padlófelületből, vagy számolj 15–20%-kal kisebb aktív felülettel. Egészségügyi szempontból a padlófelület hőmérséklete tartózkodási zónában legfeljebb 29°C lehet (fürdőszobában 33°C, a fal menti szegélyzónában 35°C).

Előnyök

Energiatakarékos üzemeltetés Alacsonyabb fűtővíz-hőmérséklet, kisebb hőenergia-igény – különösen hőszivattyúval vagy kondenzációs kazánnal kiaknázható az előny.

Egyenletes hőeloszlás A teljes padlófelület sugároz, nincs hideg sarok, nincs hőgradiens a padló és a mennyezet között.

Szabad belső tér Radiátor, konvektor, fűtőtest nem kerül a falra – a tér szabadon berendezhető.

Porszegény levegő A kis hőmérsékletkülönbség a padló és a levegő között nem okoz érzékelhető porszállítást.

Kombinálható más rendszerekkel Falfűtéssel vagy mennyezetfűtéssel együtt is alkalmazható. Ilyenkor a padlófűtés temperálóként üzemel, a fal- vagy mennyezetfűtés végzi a gyors szabályozást.

Rendszereink

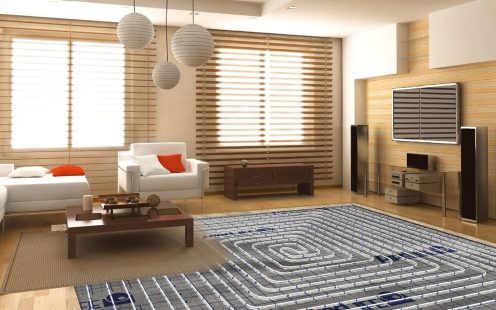

Padlófűtés Floortherm rendszerlemezzel

Nedves rendszerű padlófűtés EPS100 szigetelőlemezzel és szálerősített hőtükör fóliával. A tekercselt rendszerlemez 5 cm-es raszterhálós kialakítása megkönnyíti a csövek precíz lefektetését. Esztrichbetonba kerülő, tartós megoldás új építéshez.

Cső: PERT/AL/PERT vagy PE-RT/EVOH
Rendszerlemez: 3 cm EPS100, hőtükör fóliával
Alkalmazás: új építés, nedves kivitel

Részletek

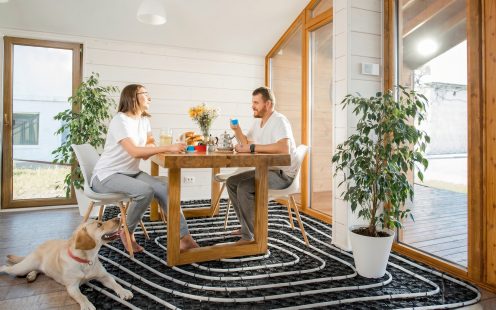

Padlófűtés pogácsás rendszerlemezzel

A tüskés rendszerlemez egyszerű és gyors csőfektetést tesz lehetővé – a csövek a pogácsák közé pattannak, külön rögzítő elem nem szükséges. A szomszédos lemezek egymáshoz kattinthatók. Esztrichbe kerülő kivitel, 14–17 mm-es csövekhez.

Cső: 14–17 mm átmérőjű padlófűtési cső
Rendszerlemez: pogácsás műanyag héjlemez
Alkalmazás: új építés, nedves kivitel

Részletek

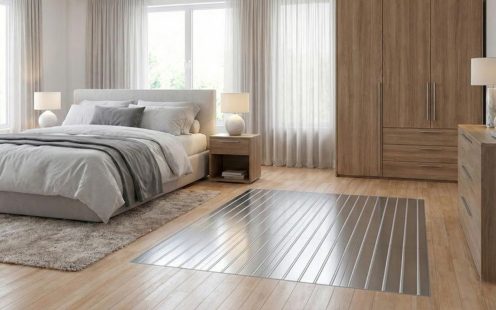

Szárazépítésű padlófűtés

Esztrichbeton nélküli, mindössze 20 mm beépítési magasságú rendszer – felújításhoz ideális. Az EPS400 rendszerlemezbe préselt Ø16 mm-es csövek közvetlenül burkolhatók, nincs száradási idő, nincs jelentős padlószint-emelkedés.

Cső: Ø16 mm PE-RT-ALU-PE-RT
Rendszerlemez: 20 mm EPS400, alumínium hőelosztóval
Alkalmazás: felújítás és új építés, esztrich nélkül

Részletek

MELYIK RENDSZER ILLIK AZ ÖN PROJEKTJÉHEZ?

	Floortherm	Pogácsás	Szárazépítésű
Új építés	✓	✓	✓
Felújítás	+	+	++
Esztrich szükséges	Igen	Igen	Nem
Beépítési magasság	~70 mm (esztrichel)	~70 mm (esztrichel)	20 mm
Közvetlen burkolhatóság	Nem	Nem	Igen
Csőátmérő	14–20 mm	14–17 mm	16 mm

Rendszerelemek

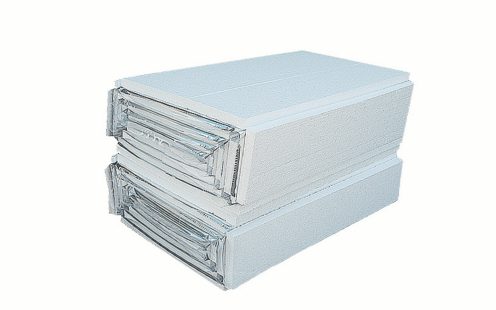

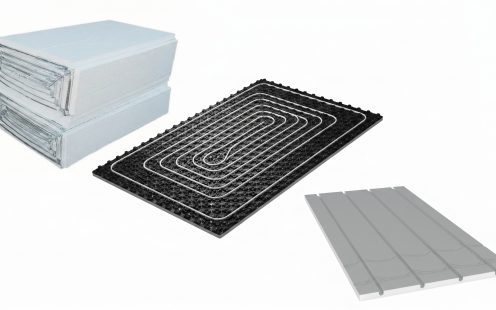

Padlófűtési rendszerlemez

Floortherm (FT-ROLLE+) – 3 cm EPS100, hőtükör fóliával, tekercselt, nedves kivitel

Pogácsás – üreges héjszerkezetű műanyag, pattintható, nedves kivitel

Szárazépítésű (FT-DFEPS20-16) – 20 mm EPS400, alumínium fóliával, esztrich nélkül

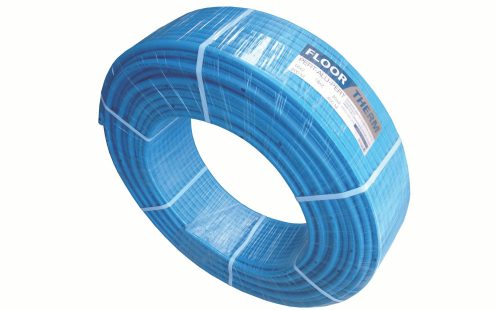

Padlófűtési csövek

PERT/AL/PERT és PE-RT/EVOH kivitelben, diffúzióvédelemmel.
Az EVOH záróréteg megakadályozza az oxigén bejutását a rendszerbe, megelőzve ezzel a kazán és a radiátorok korrózióját.

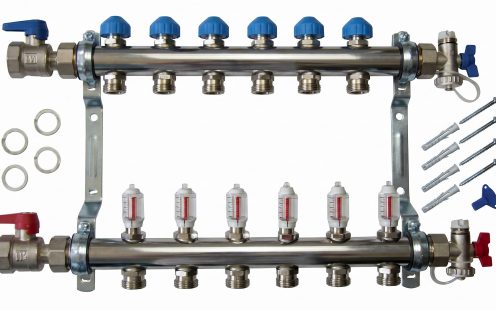

Osztó-gyűjtő

Rozsdamentes, körönként térfogatáram-mérővel szerelt, 2–12 körös kivitelben (FT-V sorozat)

Elosztó szekrények

Falsík feletti (SF-WEK) és falba süllyesztett (FT-VK) változatban, 2–12 körös méretig.

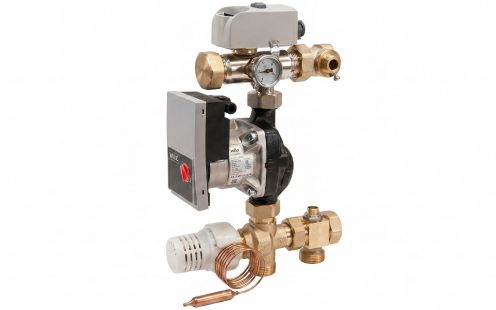

Keverőegység

Az előremenő hőmérséklet állandó értéken tartásához – energiatakarékos szivattyúval, 20–70°C között állítható (FT-RST/F).

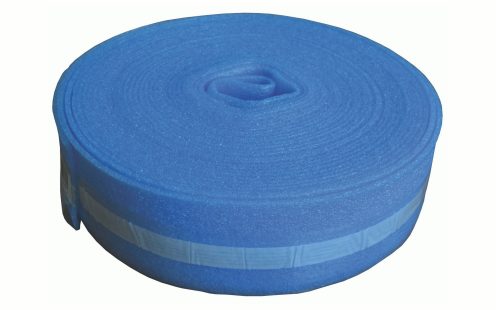

Dilatációs szegélyszalag

A beton hőtágulásának felvételére a falak mentén és a dilatációs hézagoknál. 8 mm × 125 mm × 25 m (FT-RAND16KF).

A szerelés menete

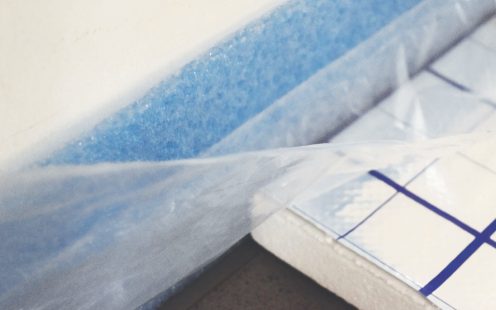

Első lépésként ragasszuk fel a dilatációs szegélyszalagot a falak mentén, a fal és a padló találkozásánál. A szegélyszalag hátoldala öntapadós, így könnyen tartja függőleges helyzetét. Mielőtt a rendszerlemez élét neki ütköztetjük, hajtsuk fel a szegélyszalag helyiség felőli oldalán lévő átlátszó PE fóliát.

Ezt követően fektessük le a rendszerlemezeket, az átlapolásoknál ragasztószalaggal rögzítve őket egymáshoz, szélüket a szegélyszalagnak ütköztetve.

A csövezést az összefüggő rendszerlemez felületen végezzük. A csövek fektetése szerpentin (kígyóvonal) vagy spirális elrendezésben is lehetséges – az egyenletesebb felületi hőmérséklet érdekében a spirális elrendezés javasolt. A rögzítő tüskéket az egyenes szakaszokon fél-egy méterenként helyezzük el; az iránytöréseknél – azok kezdeténél és végénél – duplán, szorosan egymás mellé tűzzük. A rögzítés szükséges gyakorisága a választott csőtípustól függően eltérhet.

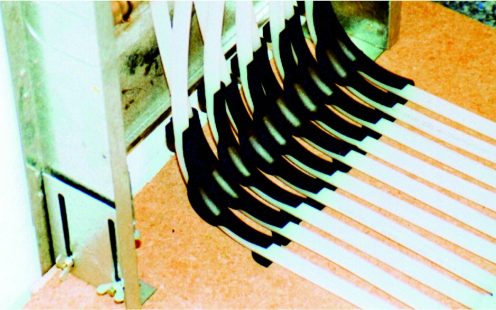

A dilatációs hézagot keresztező csöveket védőcsőben vezessük át, amelynek hossza a hézag mindkét oldalán legalább 10 cm legyen. Az osztó-gyűjtőhöz való csatlakozásnál használjunk ívrögzítőket, a csöveket eurokónuszos csatlakozóval kössük a térfogatáram-mérős felületfűtési osztó-gyűjtőre.

A nyomáspróba elvégzése és a nyomás alatti betonozás szabályainak betartása mellett legalább 5 cm esztrichbeton fedje a csöveket, azok felső élétől számítva. Az osztóhoz mellékelt kék állítókulccsal körönként állítsuk be a szükséges vízmennyiségeket.

Fűtés és hűtés szabályozás

A fűtési-hűtési rendszerek megbízható, az igényekhez igazodó, gazdaságos működtetéséhez szabályozó rendszerre van szükség. A megfelelő megoldás kiválasztásához ismerni kell az üzemeltetni kívánt rendszer felépítését, a vezérelni kívánt egységek paramétereit, az ellátandó feladatok típusát és nem mellesleg a felhasználó elvárásait.
