Álmennyezeti fémpanel

CDP-400

Alkalmazási területek

A CDP-400 fűtő-hűtő paneleket szinte bármely épületben lehet alkalmazni, ahol a rendelkezésre álló hely lehetővé teszi az álmennyezet kiépítését. A rendszer kialakításának köszönhetően rugalmasan illeszkedik az épület formájához vagy a belső építészeti elképzelésekhez.

Ilyen épületek lehetnek:

Családi házak
Társasházak
rodaházak
Egészségügyi intézmények
Más középületek

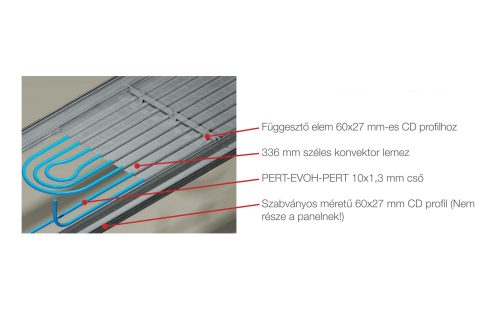

A CDP-400 panel felépítése

A panel fő eleme az Ω profi lú hornyokkal ellátott hőelosztó lemez, melynek szélessége 336 mm. A konvektor lemez felhajtott oldalsó éleinek köszönhetően a konvektor lemez és a CD profil közötti hőátadás kedvezőbb, emiatt egyenletesebb lesz az álmennyezet felületi hőmérséklete. A felhegesztett függesztő elemek a CD60/27 profilú álmennyezeti tartószerkezethez illeszkednek. A hornyokba kerül elhelyezésre a 10x1,3 mm méretű RADOPRESS PERT-EVOH-PERT ötrétegű oxigéndiffúzió ellen védett fűtéscső.

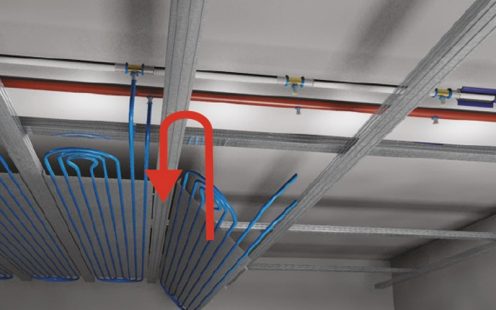

Hogyan kerül a panel a helyére?

Lépések

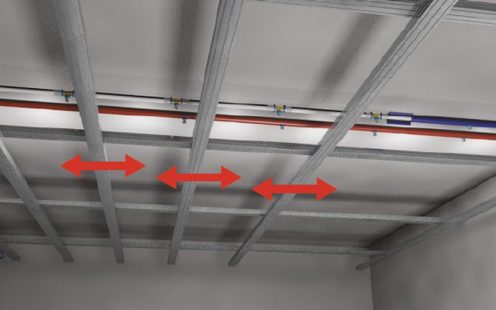

Előkészített tartószerkezet, CD profil tengelytáv > 400 mm

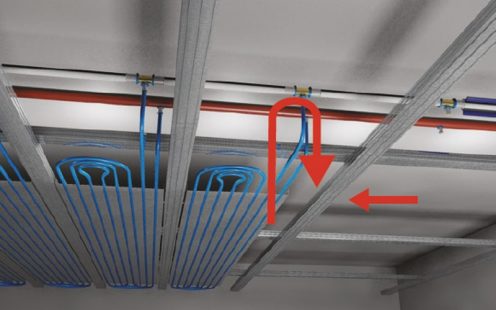

CDP400 panel tartófüleinek beakasztása

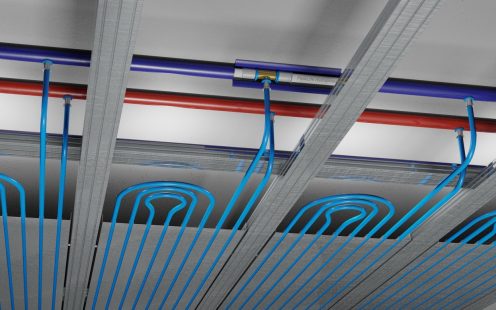

CD profil helyére mozgatása

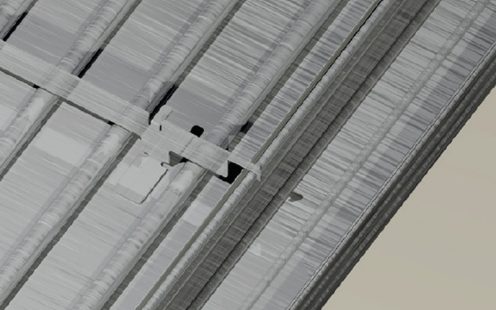

Függesztő elem beakasztása a CD profil élére

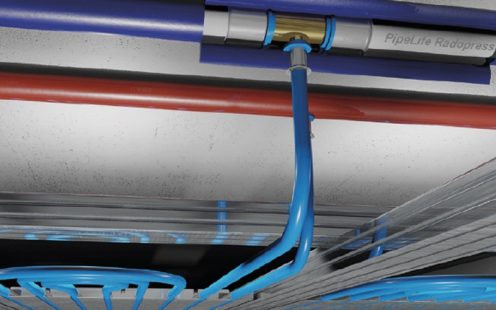

A 10x13 mm-es cső bekötése az elosztó vezetékbe

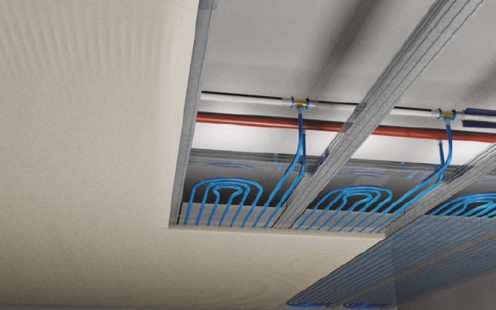

Az elkészült fűtő-hűtő álmennyezet elburkolása

Ismertető videó

A megrendelő számára fontos, hogy az elvárásainak megfelelő, hosszú távon jól működő, esztétikus rendszer kerüljön beépítésre.

Ehhez a felületfűtés és -hűtés termékismertető, tervezési- és szerelési útmutatóban található előírássokat mindenképp be kell tartani!

Fűtés és hűtés szabályozás

A fűtési-hűtési rendszerek megbízható, az igényekhez igazodó, gazdaságos működtetéséhez szabályozó rendszerre van szükség. A megfelelő megoldás kiválasztásához ismerni kell az üzemeltetni kívánt rendszer felépítését, a vezérelni kívánt egységek paramétereit, az ellátandó feladatok típusát és nem mellesleg a felhasználó elvárásait.
